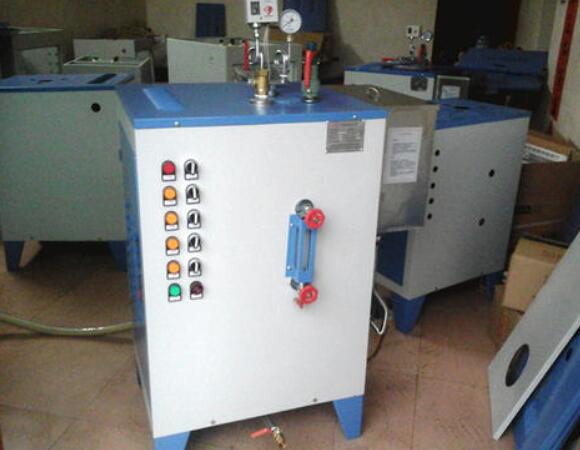

電加熱蒸汽發生器主要由供水系統、自控系統、爐膽與加熱系統和安全保護系統等組成。它的基本工作原理是：通過一套自動控制裝置，確保運行過程中液體控制器或高、中、低電極探棒反饋控制水泵的開啟、閉合、供水量長短、爐膽加熱時間;由壓力繼電器調定的蒸汽壓力隨著蒸汽的不斷輸出，爐膽水位不斷下降，當處于低水位(機械式)、中水位(電子式)時，水泵自動補水，到高水位時，水泵停止補水;與此同時，爐膽內電熱管繼續加熱，不斷產生蒸汽，面板上或頂端上部的指針式壓力表即刻顯示蒸汽壓力數值，整個過程均可通過指示燈自動顯示。
供水系統是全自動蒸汽發生器的咽喉，不斷地供給用戶干燥蒸汽。當水源進入水箱后，打開電源開關，經自控信號的驅動，耐高溫電磁閥打開，水泵工作，通過單向閥注入爐膽。當電磁閥、單向閥堵塞或損壞，供水達到一定壓力時將經過過壓閥溢水回到水箱，從而保護水泵。當水箱斷水或在水泵管路內有殘余空氣時，只進空氣不進水，只要通過排氣閥迅速排氣，待有水噴出，關閉排氣閥，水泵就能正常工作。供水系統中主要的部件是水泵，大多采用較高壓力和較大流量的多級旋渦泵，小部分采用膜片泵或葉片泵。
液位控制器是發生器自控系統的中樞神經，分為電子式和機械式兩大類。電子式液位控制器通過3根高低不一的電極探棒控制液面(即水位的高低差)，從而控制水泵的供水量和爐膽電熱系統的加熱時間，工作壓力穩定，應用范圍比較廣。機械式液位控制器采用不銹鋼浮球式，適用于爐膽容積較大的發生器，工作壓力不太穩定，但便于拆洗、保養、維修。
